Was ist VC XPlan?
VC XPlan ist ein Plugin zur Visualisierung von Bebauungsplänen und weiteren XPlanung-konformen Planwerken innerhalb der VC Map.
Das Plugin interpretiert XPlanGML-konforme Plandaten und leitet daraus 3D-Repräsentationen von Baufeldern, Höhenfestsetzungen und weiteren planungsrelevanten Inhalten ab. Die Darstellung erfolgt direkt auf Grundlage der XPlanGML-Dateien.
VC XPlan macht Bebauungspläne räumlich verständlich. Planungsrechtliche Festsetzungen, Baufenster und Höhenvorgaben lassen sich direkt im Kontext der bestehenden Bebauung räumlich einordnen.
Die Lösung richtet sich insbesondere an kommunale Bauleitplanung, Stadtentwicklungsämter und Vermessungsverwaltungen, die XPlanGML-Daten strukturiert prüfen und im räumlichen Kontext nutzen möchten.
Einsatzbereiche
VC XPlan wird eingesetzt, wenn Bebauungspläne räumlich geprüft oder nachvollziehbar kommuniziert werden sollen.
Typische Einsatzbereiche sind:
- Räumliche Einordnung von Bebauungsplan-Entwürfen
- Darstellung rechtskräftiger Festsetzungen im Kontext der Bestandsbebauung
- Prüfung von Baufenstern, Nutzungsarten und Höhenvorgaben
- Vorbereitung von Gremiensitzungen durch die anschauliche Darstellung geplanter Entwicklungen im 3D-Stadtmodell
- Unterstützung fachlicher Beteiligungs- und Abstimmungsprozesse
Leistungsumfang von VC XPlan
VC XPlan erweitert die VC Map um die Interpretation und dreidimensionale Darstellung von XPlanGML-Daten.
Der Funktionsumfang umfasst:
- Suche und Auswahl verfügbarer Planwerke auf Basis einer XPlanBox Instanz
- Direkte Einbindung von XPlan-Daten aus der angebundenen XPlanBox
- Räumliche Verortung der Plandaten
- Anzeige planbezogener Metadaten

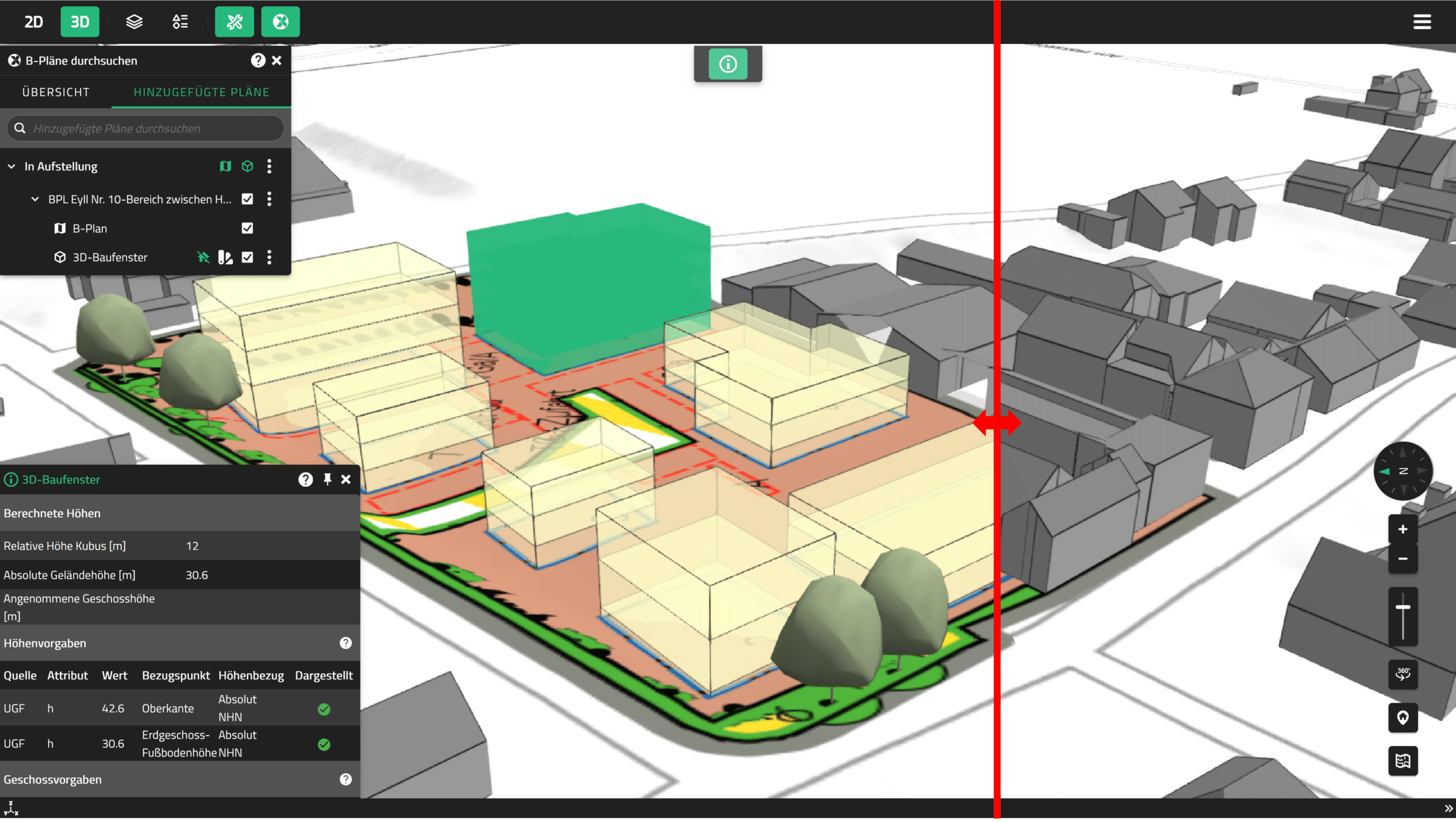

- Darstellung von Baufeldern als 3D-Körper
- Darstellung von Höhenangaben und Geschossigkeiten
- Darstellung von Bäumen und Vegetationsobjekten als 3D-Modell
- Ein- und Ausblenden der Bestandsbebauung im Geltungsbereich
- Interaktive Erkundung der Plangebiete im 3D-Stadtmodell
- Selektive Anzeige einzelner Planungsebenen
- Kombination mit weiteren Fachinformationen als zusätzliche Layer
- Nutzung der Analysefunktionen der VC Map (u.a. Messen, Schatten, Sichtbarkeit, Sichtachsen)
Die 3D-Geometrien werden aus den im XPlanGML enthaltenen Attributen und Geometrien abgeleitet und in der VC Map visualisiert.
Vorteile für Planungsabteilungen
VC XPlan ermöglicht die direkte Nutzung standardkonformer XPlanGML-Daten im 3D-Stadtmodell.
Besonders relevant sind:
- Räumliche Einordnung von Festsetzungen im Kontext des 3D-Stadtmodells
- Darstellung von Baufenstern und Höhenvorgaben im räumlichen Zusammenhang
- Direkte Nutzung bereitgestellter XPlanGML-Daten
Unterstützung fachlicher Prüf- und Abstimmungsprozesse - Einheitliche Sicht auf Planungs- und Bestandsdaten
Standard XPlanGML
VC XPlan basiert auf dem bundesweit etablierten Standard XPlanGML.
Die Visualisierung erfolgt auf Grundlage der standardisierten Geometrien und Attribute. Dadurch können XPlanGML-Daten direkt genutzt werden, die über WMS/WFS-Dienste bereitgestellt werden. Standardmäßig wird die XPlanBox als Backend-Komponente unterstützt.
VC XPlan bringt XPlanungsdaten in den Digitalen Zwilling: Planungsrechtliche Festsetzungen, Baufenster und 3D-Entwürfe werden in einem gemeinsamen Modell zusammengeführt und räumlich analysierbar.
Technische Funktionsweise
Bereitstellung der XPlan-Daten
VC XPlan visualisiert XPlanGML-konforme Planwerke innerhalb der VC Map.
Die für die Visualisierung benötigten Planungsdaten müssen über standardisierte Geodienste bereitgestellt werden. VC XPlan bindet dafür standardmäßig die XPlanBox als Backend-Komponente an, welche die Verwaltung und Bereitstellung von XPlanGML-Daten ermöglicht. VC XPlan greift auf die bereitgestellten Dienste zu und stellt die Planwerke innerhalb der VC Map dar.
Interpretation von XPlanGML-Daten und Visualisierung in der VC Map
VC XPlan verarbeitet Daten im XPlanGML-Format, die über eine WFS Schnittstelle bereitgestellt werden und zeigt sie in der VC Map an. Die 3D-Darstellung setzt vollvektorielle Bebauungspläne im XPlanGML Format voraus und wird unmittelbar aus den Planinhalten abgeleitet.
VC XPlan im Kontext der VC Suite
VC XPlan ist ein Plugin der VC Map. Es erweitert die VC Map um die dreidimensionale Visualisierung von XPlanGML-Daten. Die XPlanBox für die Verwaltung der Daten bieten wir Ihnen als Dienstleistung an.
VC Map
VC Map stellt die vorhandenen XPlanGML-Daten direkt in 3D dar. Eine separate Konvertierung in andere 3D-Formate ist nicht erforderlich. Die Daten werden automatisiert und dienstbasiert über die XPlanBox bereitgestellt.
XPlanBox
Die XPlanBox übernimmt die Verwaltung und Bereitstellung von XPlanGML-Daten über standardisierte Geodienste und kann von Virtual City Systems als Service bereitgestellt werden.
Häufig gestellte Fragen zu VC XPlan
VC XPlan ist ein Plugin der VC Map und erweitert diese um die dreidimensionale Darstellung von XPlanGML-Daten.
VC XPlan richtet sich insbesondere an kommunale Bauleitplanung, Stadtentwicklungsämter und Vermessungsverwaltungen, die Bebauungspläne im räumlichen Kontext prüfen oder kommunizieren möchten.
XPlanGML ist der in Deutschland etablierte Standard zur digitalen Bereitstellung von Bauleitplänen und weiteren Planwerken der räumlichen Planung. Der Standard ermöglicht den strukturierten Austausch von Planungsdaten zwischen Fachverfahren und Geoinformationssystemen. VC XPlan verarbeitet XPlanGML-konforme Daten und stellt diese im räumlichen Kontext des 3D-Stadtmodells dar.
VC XPlan verarbeitet vollvektorielle Bebauungspläne im Standard XPlanGML. Die Visualisierung basiert auf den im XPlanGML enthaltenen Geometrien und Attributen.
Die im XPlanGML definierten Baufenster, Höhenangaben, Vegetationsobjekte und weiteren Festsetzungen werden interpretiert und als dreidimensionale Körper im 3D-Stadtmodell visualisiert. Grundlage sind die im Plan enthaltenen Geometrie- und Attributinformationen.
VC XPlan visualisiert XPlanGML-konforme Bebauungspläne unabhängig vom Planungsstatus. Voraussetzung ist, dass die Daten im Standard XPlanGML vorliegen.
VC XPlan dient der Visualisierung von XPlanGML-Daten innerhalb der VC Map. Die Verwaltung und Bereitstellung der Daten erfolgt in einer angebundenen XPlanBox. VC XPlan selbst bietet keine Datenverwaltung und greift auf die bereitgestellten Daten zu.
Die XPlanBox ist eine Open-Source Lösung und kann über openCode.de bezogen werden. Sie kann als Backend-Komponente für die Verwaltung und Bereitstellung von XPlanGML-Daten eingesetzt werden. VC XPlan unterstützt die Anbindung der XPlanBox Dienste und nutzt die dort bereitgestellten Daten für Suche, Auswahl und Visualisierung in der VC Map. Andere Backend-Komponenten können angebunden werden, falls die XPlanGML-Daten über standardisierte WMS/WFS-Dienste bereitgestellt werden.
Ja. VC XPlan unterstützt die Anbindung einer XPlanBox über Webservices und kann die dort bereitgestellten XPlan-Daten in der VC Map visualisieren.
Die 3D-Darstellung erfolgt auf Basis der vorhandenen XPlanGML-Daten. Eine separate Konvertierung in andere 3D-Formate ist nicht erforderlich. Die Bereitstellung der Daten erfolgt automatisiert und dienstbasiert über die XPlanBox.
Die XPlanBox steht auf opencode.de für jedermann zur Verfügung. Virtual City Systems bietet seinen Kunden den Betrieb der XPlanBox as a Service an.
