• Option zur Solid-Verschneidung mit OpenCascade
• Option für Export aller Zellnetze im Format .cell oder .savx
• Import von Zellnetzen für die Wiederverwendung in der Fortführung
• Neues Tool „Zellnetz einpassen“
• Flächeneinfärbung des selektieren Solid nach Dach, Wand und Boden
• Beschränkung der Dachformen für die automatische Ableitung im Projekt-Wizard

In der Gruppe „Rekonstruktionsmodus“, im Start-Reiter, bieten wir nun zusätzlich die Möglichkeit, die Solid-Verschneidung über die Open Cascade-Bibliothek durchzuführen.

Open Cascade ist ein Open-Source-Framework für 3D-Anwendungen und bietet umfangreiche Verschneidungsfunktionen für Volumenkörper.

Diese Alternative kann sinnvoll sein, wenn der interne Verschneidungsalgorithmus zu Fehlern führt – insbesondere bei der Verwendung generalisierter Grundrisse.

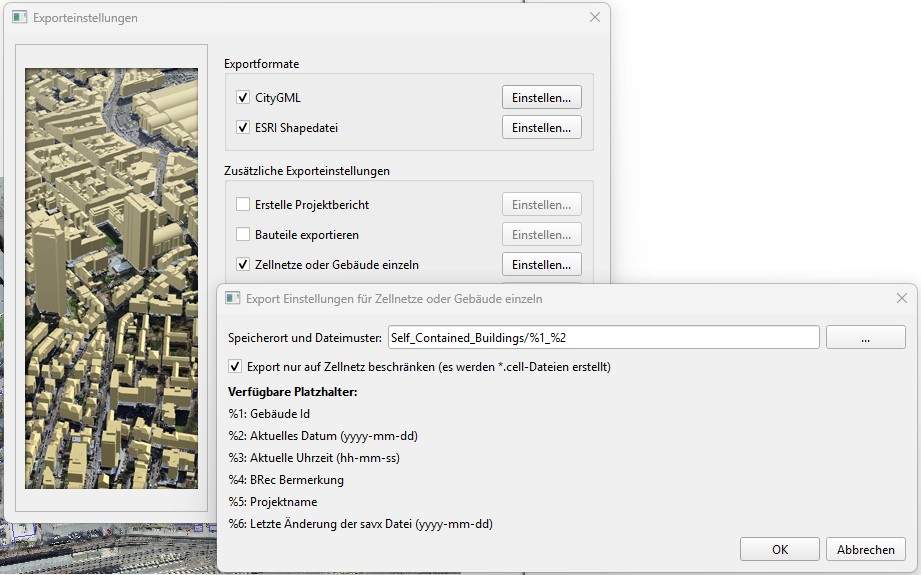

Mit der Option „Gebäude einzeln exportieren“, in den Exporteinstellungen, können alle Gebäude eines Projekts als separate Dateien gespeichert werden.

Diese Funktion wurde speziell dafür entwickelt, bereits manuell abgeleitete Gebäude aus früheren Projekten wiederverwenden zu können – beispielsweise in Fortführungsfällen, bei denen sich lediglich der Grundriss durch einen Anbau geändert hat.

Anstatt das gesamte Gebäude erneut zu bearbeiten, können vorhandene Zellmodelle nun gezielt wiederverwendet und aktualisiert werden.

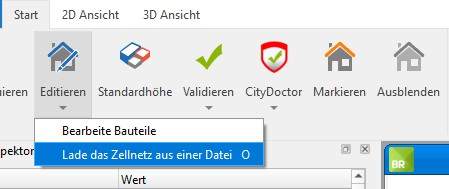

Zellnetze lassen sich kinderleicht wiederverwenden: Gebäude auswählen, „Lade Zellnetz aus Datei “ klicken – oder die CELL- / SAVX-Datei einfach per Drag & Drop ins Projekt ziehen. Fertig!

Um Zellnetze, die per Copy & Paste (z. B. bei Reihenhäusern) oder über die neue Importfunktion aus anderen Projekten eingefügt wurden, exakt an den Grundriss anzupassen, steht jetzt das Werkzeug „Zellnetz einpassen“ zur Verfügung.

Damit können Zellnetzpunkte gezielt auf die entsprechenden Grundrisspunkte gesetzt und das gesamte Zellnetz anschließend entlang einer gemeinsamen Kante präzise ausgerichtet und rotiert werden.

Wiederverwendete Zellnetze lassen sich so  schnell und exakt in neue Gebäude einpassen.

Die Flächen des ausgewählten Gebäudes werden nun automatisch farblich hervorgehoben – abhängig von ihrer geometrischen Funktion:

Dachflächen erscheinen in Rot, Wandflächen in Grau und Bodenflächen in Dunkelgrau.

Diese visuelle Unterscheidung erleichtert die Qualitätskontrolle des erzeugten Solids und ermöglicht eine schnelle Prüfung auf korrekte Flächenzuordnung.

Bei der automatischen Ableitung von Dachformen unterstützt BuildingReconstruction gängige Dachtypen.

Um Fehlinterpretationen zu vermeiden, kann der Nutzer nun vorab festlegen, welche Dachformen für die jeweiligen Gebäude in Frage kommen.

Diese Option empfiehlt sich besonders dann, wenn das Gebiet bekannt ist oder bereits in der Datenvorbereitung eine entsprechende Vorauswahl getroffen wurde – so lässt sich die Dachableitung noch präziser steuern und die Ergebnisqualität verbessern.

• Zoom auch durch Scrollen möglich: Besonders hilfreich während des Editierens

• Validität-Check für Grundrisspolygone: Testet, ob der Grundriss aus mehreren Flächen besteht

• Kopierbarer Höhenwert für alle Zellnetzpunkte des generischen Pultdachs: Ermöglicht den Wert durch STRG+C zu kopieren und in die Parameter der Nachbarzelle einzufügen

• Höhenangabe für jede Zelle in Fußzeile: Ablesen der Gebäudehöhe während des Editierens

• Neuste CityDoctor Version: die Modelle werden nun mit Version 3.17.3 geprüft
